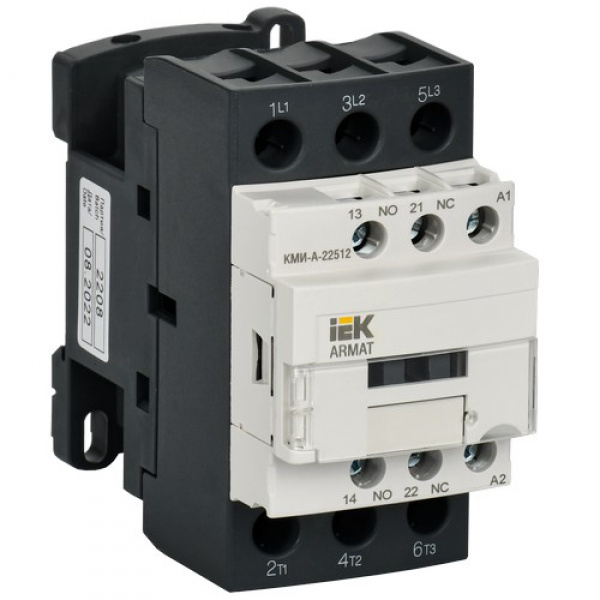

ARMAT Контактор КМИ-А-22512 LC1D 25А 230В/АС3 1NO/1NC IEK

Наименование: ARMAT Контактор КМИ-А-22512 LC1D 25А 230В/АС3 1НО/1НЗ IEK
/////
Описание:
Контакторы электромагнитные предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).
По своим конструктивным и техническим характеристикам контакторы серии КМИ-А соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009).
/////
Преимущества:Высокая электрическая и механическая износостойкость.
Совместимость со всеми дополнительными устройствами в ассортименте IEK.
Универсальность применения.
Компактные габариты.
/////
Характеристики:
Ток термической стойкости Ith-доп конт вц А: 10
Световая индикациия: Нет
Макс кратковременная нагрузка-доп конт вц А: 140
Защита от сверхтоков-предохр gG-доп конт вц А: 10
Минимальная вкл способность Imin-доп конт вц мА: 0
Минимальная вкл способность Umin-доп конт вц А: 17
Номин напряжение изоляции Ui-доп конт вц В: 690
Номин напряжение Un-AC-доп конт вспом цепи В: 690
Модульное исполнение: Нет
Глубина мм: 92.0
Ширина мм: 45.0
Высота мм: 85.0
Температура эксплуатации °C: -25…50
Климатическое исполнение: УХЛ4
Климатическое исполнение: IEK_V0000010
Степень защиты - IP: IP20
Степень защиты - IP: EV006405
Тип подключения силовой электрич цепи: Винтовое соединение
Тип подключения силовой электрич цепи: EV000415
Мех износоустойчивость-цу млн ком циклов: 15.0
Время срабатыв при размыкании-цу мс: 19
Время срабатыв при замыкании-цу мс: 22
Мощность потреб катушки при удержании Uc-цу ВА: 7.0
Мощность потреб катушки при срабатывании Uc-цу ВА: 70.0
Жесткий кабель без наконечника-гц кв.мм.: 10
Диапазон напряж отпускания-цу: 0,3…0,6
Гибкий кабель без наконечника-гц кв.мм.: 10
Диапазон напряж срабатывания-цу: 0,8…1,1
Крутящий момент при затягивании-гц нм: 2.5
Частота включений коммутац износост в час-гц: 3600
Частота включений механ износост в час-гц: 3600
Коммут-ая износос-ть общий ресурс-гц млн циклов: 2.1
Мех износостойкость-гц млн циклов: 15
Типоисполнение электрон реле: РТИ-1322
Типоисполнение электрон реле: IEK_V0000300
Мощность рассеяния при Ie АС-1-гц Вт: 3.20
Мощность рассеяния при Ie АС-3-гц Вт: 1.25
Защита от сверхтоков-предохр gG-гц А: 63
Условный ток короткого замыкания Inc-гц А: 3000
Макс кратковременная нагрузка-гц А: 380
Условный тепловой ток Ith при АС-1-гц А: 40
Номин импульсное напряжение Uimp-гц кВ: 6
Номин напряжение изоляции Ui-гц В: 690
Номин раб напряжение переменного тока Ue-гц В: 690
Кол-во норм разомкнутых-НО силовых конт: 3
Кол-во норм замкн-НЗ силовых контактов: 0
Кол-во вспомогат норм замкнутых-НЗ конт: 1
Кол-во вспомогат норм разомкнутых-НО конт: 1
Номин коммутируем мощность при AC-3 400 В кВт: 11
Номин рабочий ток Ie при AC-3 400 В А: 25
Номин рабочий ток Ie при AC-1 400 В А: 40
Тип напряжения управления: Переменный (AC)
Тип напряжения управления: EV000460
Номин напряж питания цепи управ Us пост тока DC В: -
Номин напряжение питания цепи управ Us AC 50 Гц В: 230
